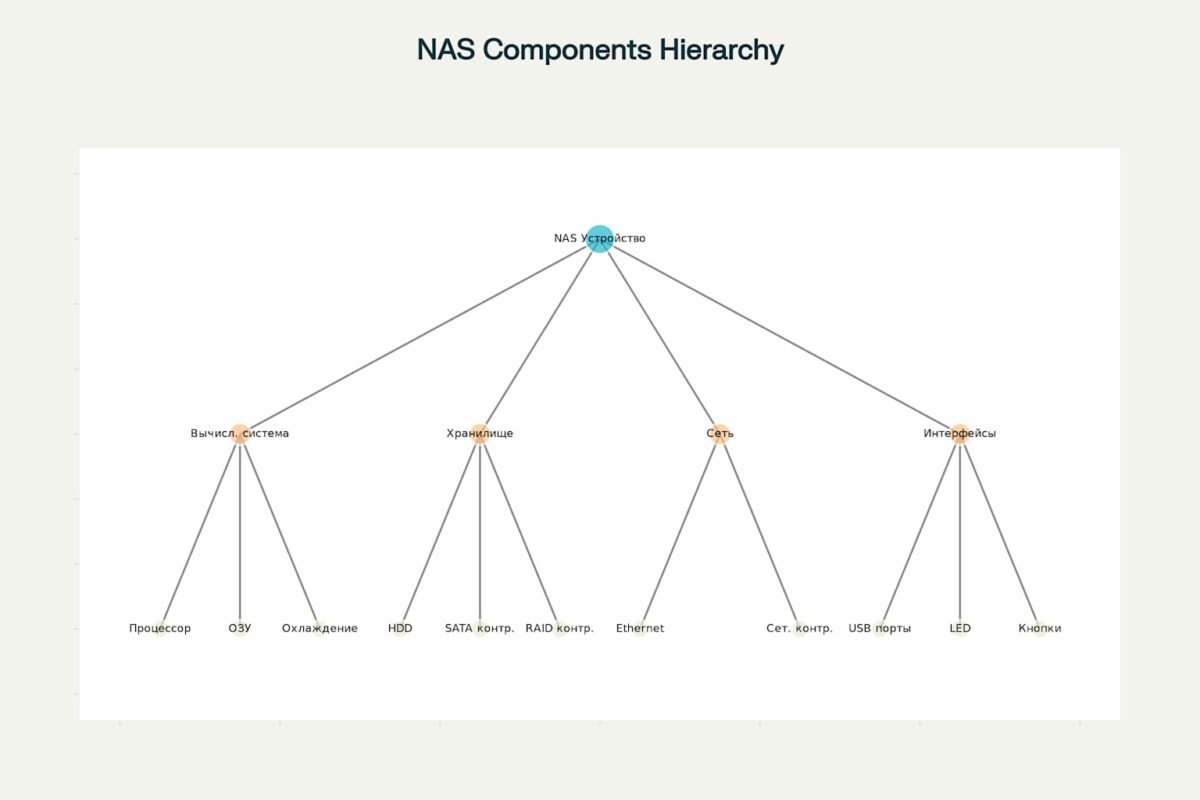

Сетевое хранилище данных представляет собой специализированное вычислительное устройство, предназначенное для централизованного хранения и предоставления доступа к файлам через сетевое подключение. По своей сути это компьютер или сервер с дисками для хранения информации, где основное внимание уделяется не вычислительным ресурсам, а эффективному размещению и управлению данными.
Архитектура центрального процессора
Современные устройства сетевого хранилища оснащаются специализированными процессорами, оптимизированными для задач обработки файлов и сетевого трафика. Примером служит модель Synology DS220+, которая использует двухъядерный процессор Intel Celeron J4025 с базовой частотой 2.0 ГГц и возможностью ускорения до 2.9 ГГц. Этот процессор обеспечивает в среднем на 15% более высокую производительность при индексации фотографий и других вычислительно интенсивных операциях по сравнению с предыдущими поколениями.
Процессор в устройстве сетевого хранилища выполняет критически важные функции, включая обработку сетевых протоколов, управление файловой системой и координацию работы дисковых массивов. Архитектура Intel Celeron J4025 поддерживает аппаратное шифрование AES-NI, что значительно повышает производительность при работе с зашифрованными данными без дополнительной нагрузки на центральный процессо.
Система оперативной памяти
Оперативная память в устройствах сетевого хранилища играет роль буфера для активных операций и кэширования часто используемых данных. Модель DS220+ поставляется с 2 ГБ встроенной памяти DDR4 с возможностью расширения до 6 ГБ путем установки дополнительного модуля. Система памяти в сетевых хранилищах отличается от обычных компьютеров тем, что она оптимизирована для одновременной обработки множественных запросов к файлам от различных сетевых клиентов.
Для более производительных моделей, таких как QNAP TS-251+, доступна поддержка до 8 ГБ оперативной памяти через два слота SO-DIMM DDR3L. Достаточный объем памяти критически важен для эффективной работы файловых систем ZFS и Btrfs, которые активно используют память для кэширования метаданных и ускорения операций с файлами.
Дисковая подсистема и контроллеры
Система хранения данных представляет собой основной компонент устройства сетевого хранилища, включающий жесткие диски или твердотельные накопители, подключенные через интерфейсы SATA. Большинство современных моделей поддерживают интерфейс SATA 6 Гбит/с, обеспечивающий высокую скорость передачи данных между контроллером и накопителями. Устройства могут быть оснащены специальными лотками с возможностью горячей замены дисков, что позволяет заменять неисправные накопители без выключения системы.

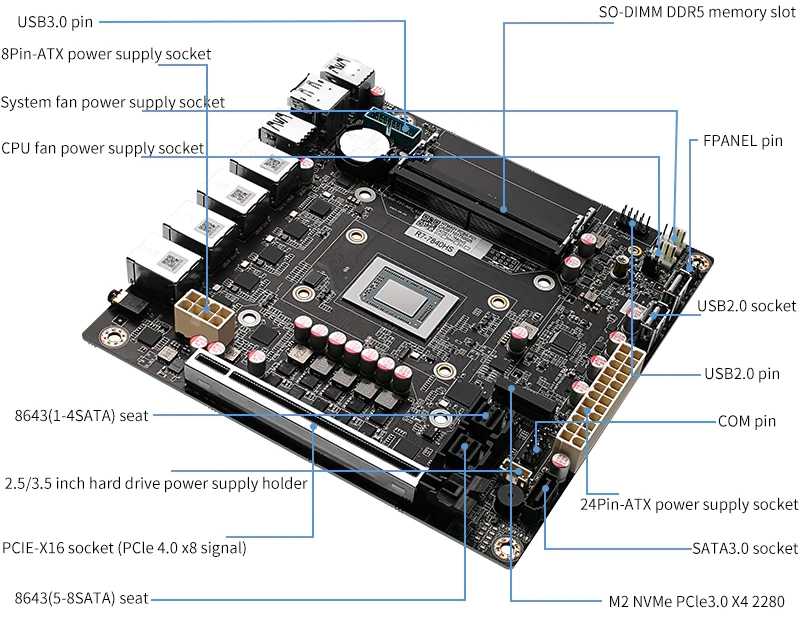

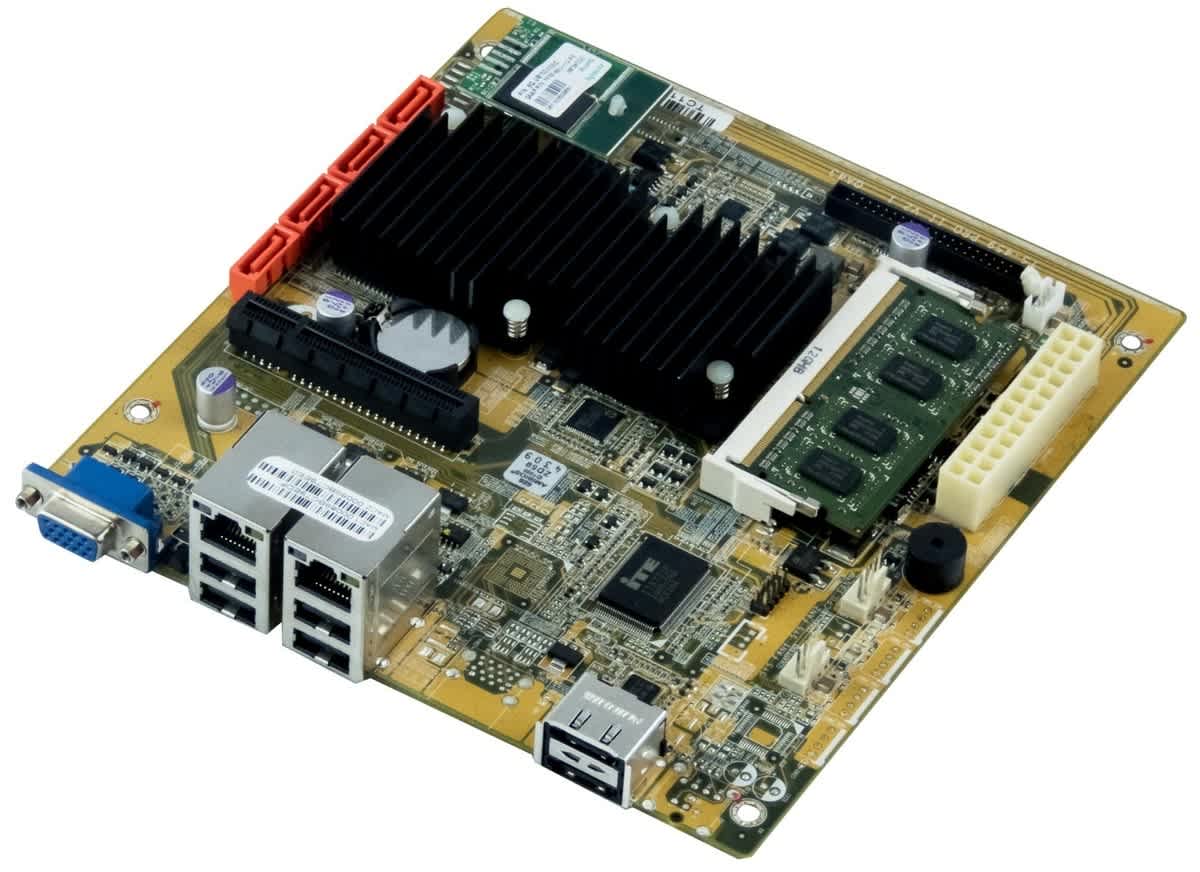

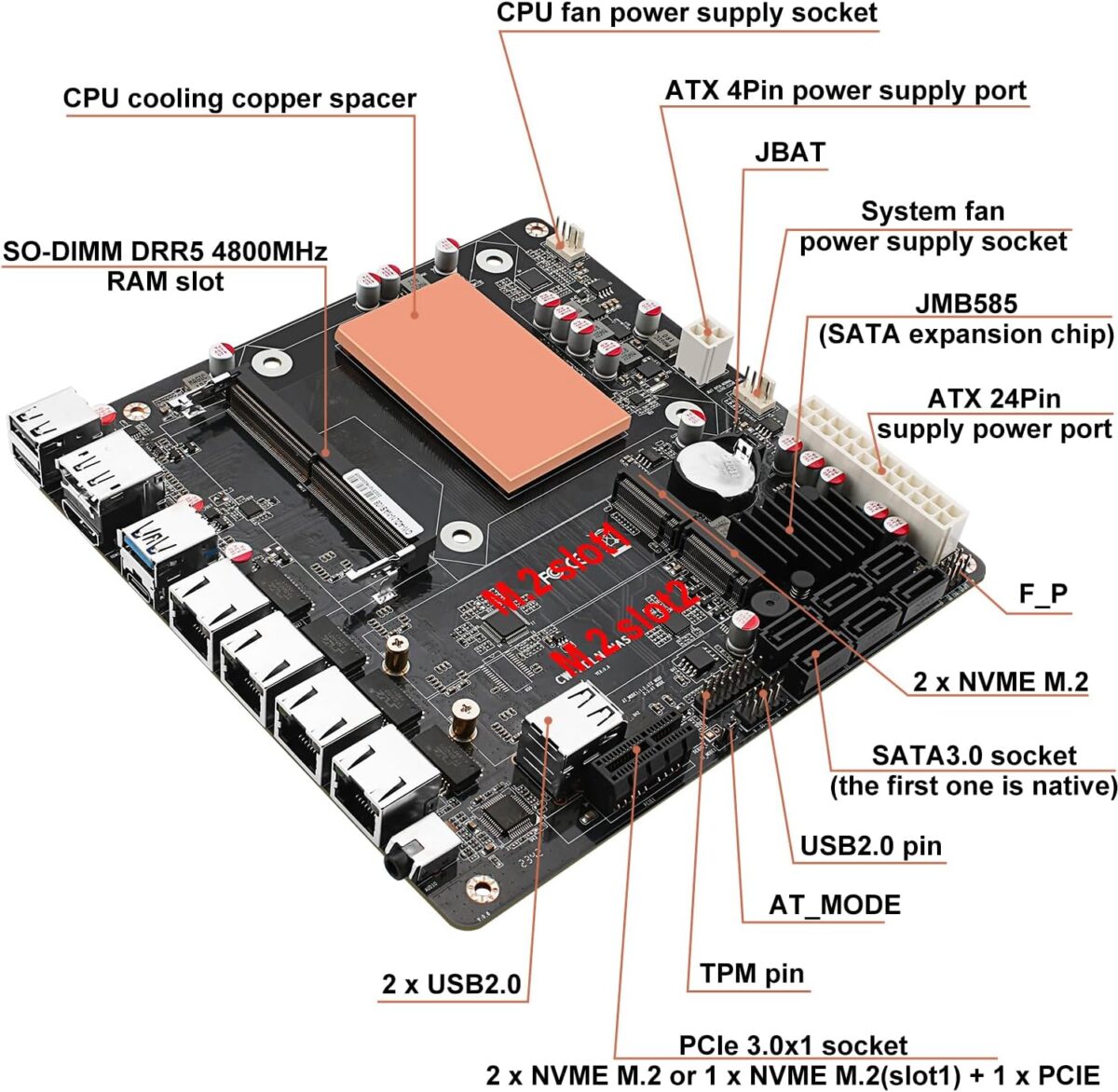

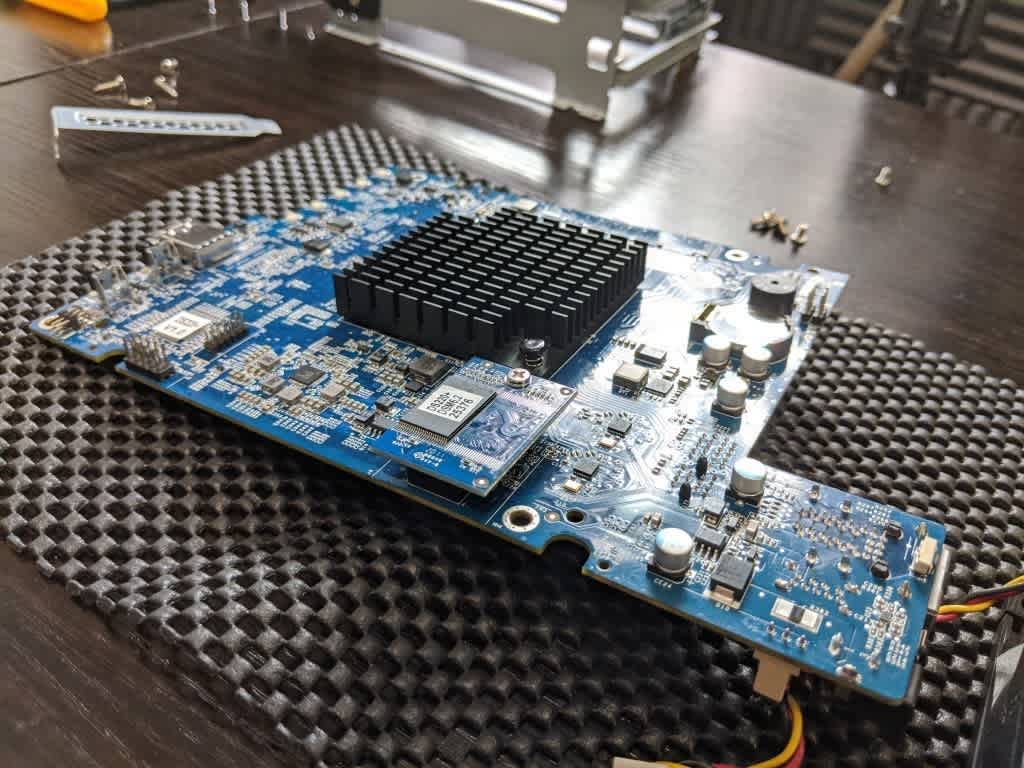

Контроллеры дисков в сетевых хранилищах часто интегрированы в материнскую плату и поддерживают различные конфигурации RAID для обеспечения отказоустойчивости. Система RAID позволяет объединить несколько физических дисков в логические массивы с различными уровнями защиты данных и производительности. Например, RAID 1 обеспечивает полное дублирование данных на двух дисках, тогда как RAID 5 распределяет данные и контрольные суммы по трем или более дискам.
Сетевые интерфейсы и подключения
Сетевое подключение является ключевым компонентом архитектуры устройства, определяющим скорость доступа к данным по сети. Современные модели оснащаются портами Gigabit Ethernet как стандартным решением, при этом многие устройства имеют два порта для обеспечения отказоустойчивости и агрегации каналов. При включенной агрегации каналов модель DS220+ может обеспечить скорость последовательного чтения свыше 225 МБ/с и записи около 192 МБ/с.

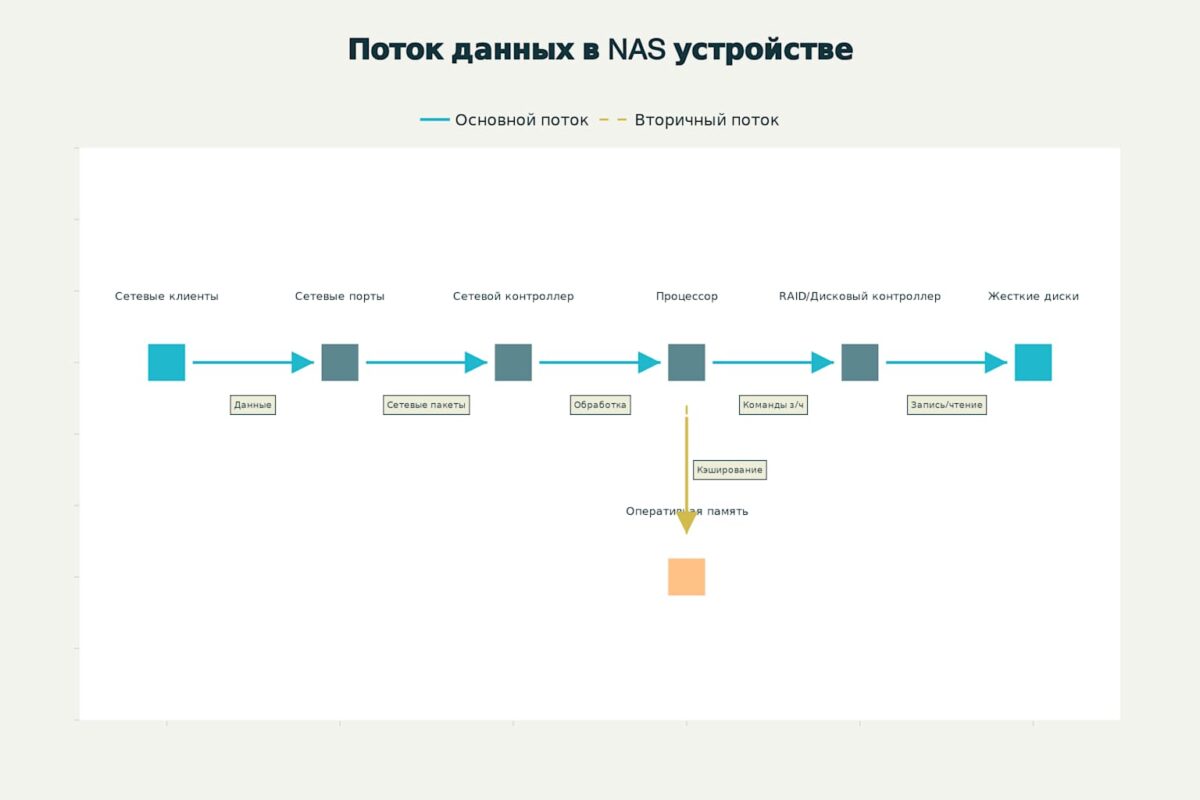

Для более требовательных применений доступны модели с поддержкой 10-гигабитного Ethernet, что особенно важно для работы с большими мультимедийными файлами. Сетевой контроллер обрабатывает весь входящий и исходящий трафик, преобразуя сетевые пакеты в команды файловой системы. Протоколы передачи данных, такие как SMB, NFS, AFP и FTP, обеспечивают совместимость с различными операционными системами клиентов.
Система охлаждения и термоконтроль

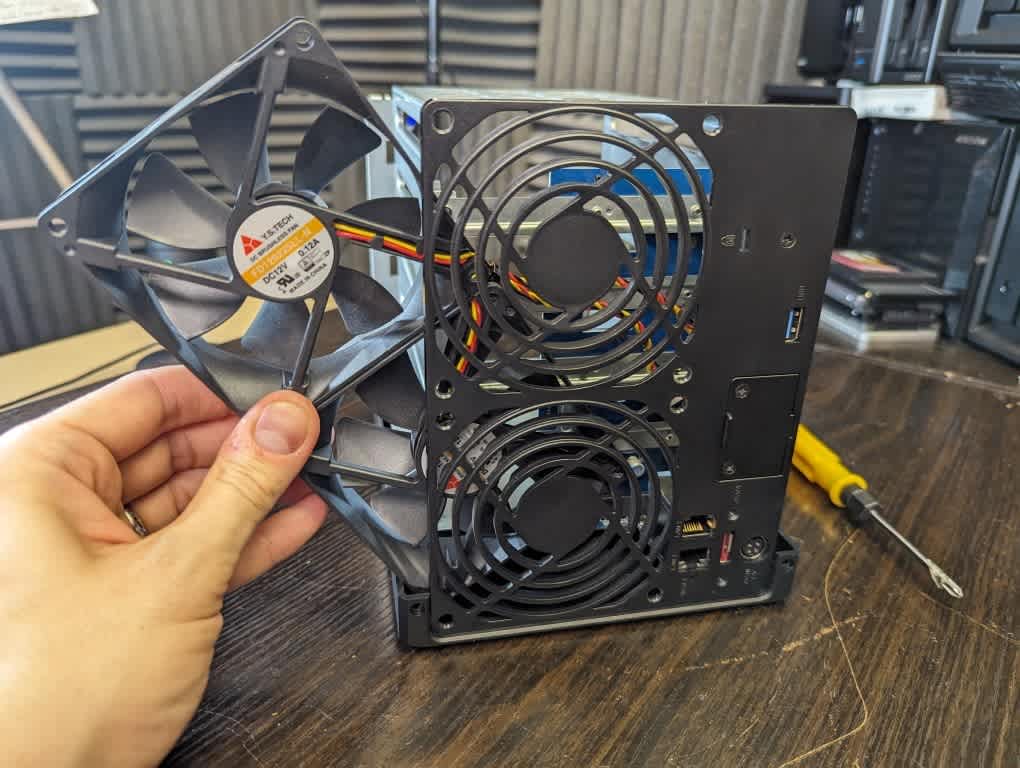

Эффективная система охлаждения критически важна для стабильной работы сетевого хранилища, особенно при непрерывной эксплуатации. Устройства оснащаются специальными вентиляторами, размер и количество которых зависит от мощности системы и количества дисков. Модель DS220+ использует системный вентилятор размером 92x92x25 мм для обеспечения адекватного воздушного потока через корпус.
Система мониторинга температуры непрерывно отслеживает состояние процессора, дисков и других компонентов. При превышении критических температур устройство может автоматически увеличить скорость вентиляторов или даже выполнить безопасное отключение для предотвращения повреждения оборудования. Некоторые пользователи дополнительно устанавливают внешние системы охлаждения для снижения температуры дисков на несколько градусов.
Файловые системы и программное обеспечение
Выбор файловой системы существенно влияет на функциональность и надежность сетевого хранилища. Современные устройства поддерживают различные файловые системы, включая ext4, Btrfs и ZFS, каждая из которых имеет свои преимущества. Файловая система Btrfs, используемая в устройствах Synology, обеспечивает автоматическое восстановление поврежденных файлов, мгновенные снимки состояния и сжатие данных.
ZFS является корпоративной файловой системой, предназначенной для управления большими объемами данных с высокой степенью защиты от повреждений. Эта система активно использует оперативную память для кэширования часто используемых данных, что может потребовать значительных ресурсов памяти. Операционная система TrueNAS построена на основе ZFS и предоставляет продвинутые возможности для управления данными.
Интерфейсы управления и индикации
Устройства сетевого хранилища оснащаются различными интерфейсами для управления и мониторинга состояния системы. Передняя панель обычно содержит светодиодные индикаторы состояния системы, сетевого подключения и активности дисков. Цветовая схема индикации позволяет быстро оценить состояние устройства: зеленый цвет обычно указывает на нормальную работу, мигающий синий на активность, а красный сигнализирует о проблемах.
Кнопки управления включают выключатель питания, кнопку сброса и иногда кнопку быстрого копирования с USB устройств. USB порты позволяют подключать внешние накопители для резервного копирования, принтеры для сетевой печати или источники бесперебойного питания. Основное управление осуществляется через веб-интерфейс, доступный из любого браузера в локальной сети.
Электропитание и энергоэффективность
Система питания сетевого хранилища спроектирована для обеспечения стабильной работы в режиме 24/7 при минимальном энергопотреблении. Модель DS220+ потребляет около 14.96 Вт в активном режиме и всего 4.41 Вт при переходе дисков в режим ожидания. Внешний адаптер питания преобразует переменный ток 100-240 В в постоянный ток низкого напряжения, необходимый для работы электронных компонентов.
Функция планирования питания позволяет автоматически включать и выключать устройство по расписанию, что дополнительно снижает энергопотребление. При подключении источника бесперебойного питания через USB порт система может автоматически выполнить безопасное отключение при пропадании электроэнергии.
Корпус и физическая конструкция
Физическая конструкция устройства сетевого хранилища оптимизирована для обеспечения надежности, доступности компонентов и эффективного охлаждения. Корпус модели DS220+ имеет компактные размеры 165x108x232.2 мм при весе 1.3 кг, что позволяет разместить его в ограниченном пространстве. Материалы корпуса выбираются с учетом электромагнитной совместимости и соответствия экологическим стандартам RoHS.

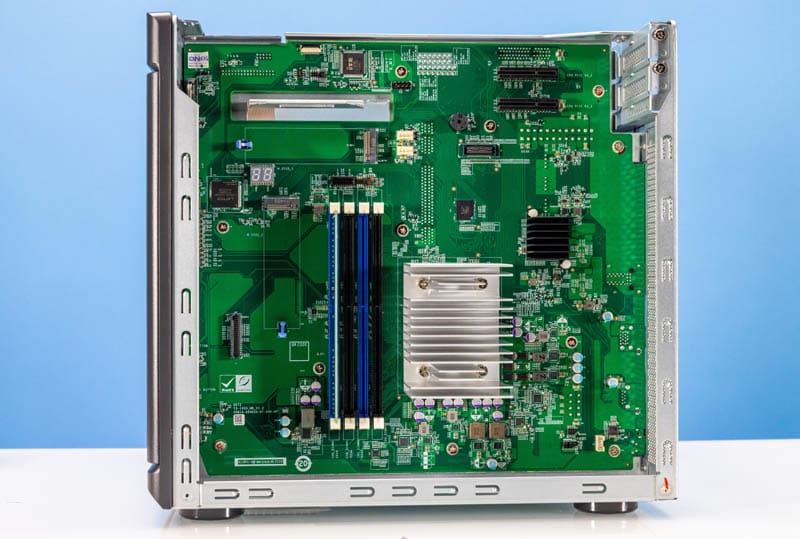

Внутренняя компоновка предусматривает оптимальное размещение материнской платы, дисковых отсеков и системы охлаждения для обеспечения стабильного температурного режима. Лотки для дисков часто снабжаются направляющими для легкой установки и демонтажа накопителей без использования инструментов. Разъемы и порты располагаются для удобного доступа при эксплуатации и обслуживании устройства.
Расширяемость и дополнительные возможности

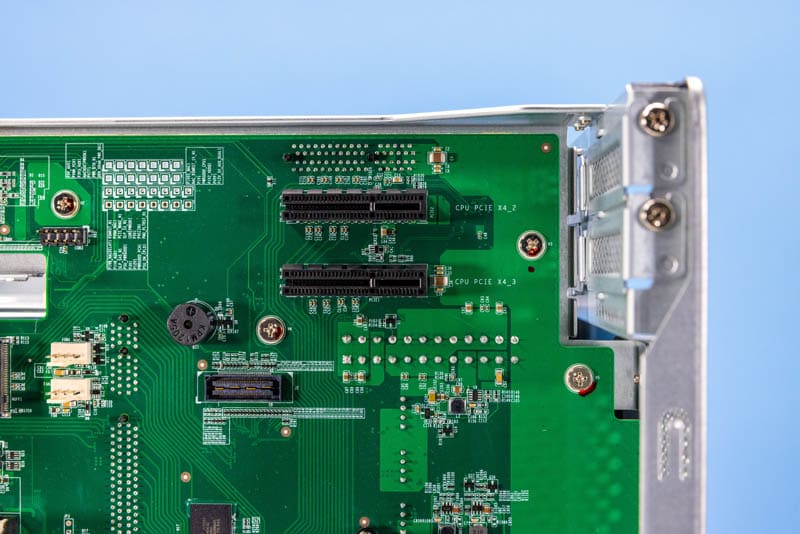

Современные устройства сетевого хранилища предоставляют различные возможности для расширения функциональности. Некоторые модели поддерживают подключение внешних дисковых массивов через интерфейсы eSATA или InfiniBand для увеличения общей емкости хранения. Слоты расширения PCIe позволяют установить дополнительные сетевые карты, контроллеры дисков или специализированные адаптеры.
Программная экосистема включает множество дополнительных приложений для резервного копирования, мультимедиа, виртуализации и мониторинга. Контейнеризация и поддержка виртуальных машин позволяют запускать дополнительные сервисы непосредственно на устройстве сетевого хранилища. Это превращает простое хранилище данных в многофункциональный сервер для домашнего или офисного использования.
